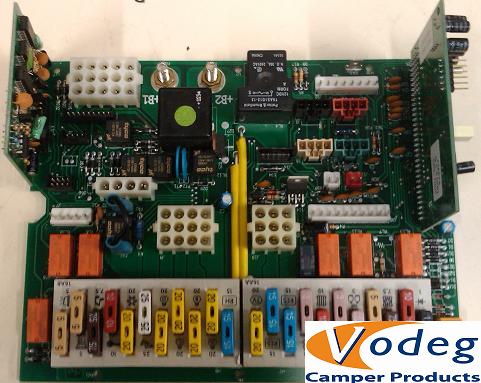

De volgende EBL zou niet meer werken.

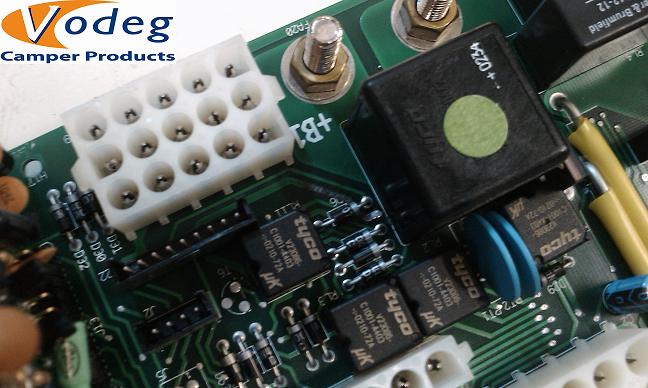

Door er wat beter naar te kijken zou je het volgende kunnen vinden. Links van het zwarte relay blok (met de groene sticker er op) bevindt zicht een grijs achtig printspoor. Dat print spoor is verbrand.



Alleen dan nog even repareren. Helaas kan je niet zien waar het printspoor naar toe gaat zolang het hoofdrelay (zwarte blokje met de groene sticker) gemonteerd is, dus dat relay moet worden verwijderd.

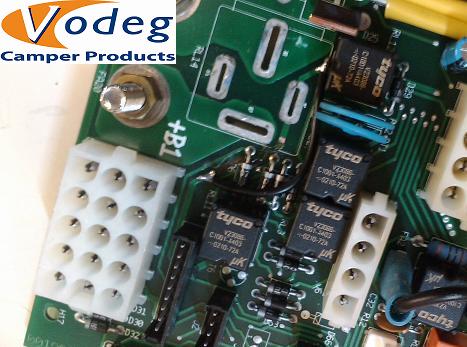

Na het aanbrengen van de nieuwe bedrading kan het e.a. weer in elkaar  worden gezet:

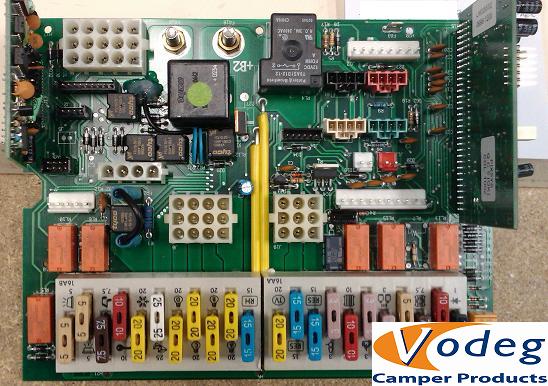

Zo, die is ook weer gerepareerd. Er is een beetje kit aangebracht op de soldering om te voorkomen dat het draadje per ongeluk wordt los getrokken. Zo'n reparatie is toch een heel stuk goedkoper dan het vervangen van de EBL. Daarbij komt dat het printspoortje niet zomaar verbrand is. Dat heeft een oorzaak. Dus de reparatie van de EBL is slecht een gedeelte van de oplossing. Nu moet er nog onderzocht worden waarom het print spoortje is verbrand. Dat verbranden gebeurt alleen maar als er een te grote stroom door dat spoortje heen moet.De oorzaak daarvan ligt buiten deze EBL.
